SMZ-161
El nuevo microscopio estereoscópico SMZ-161 de Motic complementa la exitosa y amplia gama SMZ con la introducción de nuevos materiales y una nueva y mejorada opción de iluminación LED. Un rendimiento óptico convincente, un tamaño compacto y una mecánica robusta hacen del SMZ-161 el estereomicroscopio ideal para la enseñanza en escuelas secundarias y universidades. El sistema óptico Greenough proporciona imágenes nítidas y sin distorsiones con un rango de zoom mejorado de 6:1. La perfocalidad está garantizada en todo el rango de aumento, y un mecanismo de clic que se ha incorporado al zoom continuo permite reproducir con precisión los aumentos. La distancia de trabajo ampliada de 110 mm ofrece espacio suficiente para la manipulación de muestras en la configuración estándar, con una imagen tridimensional convincente en posición vertical.
Rango de zoom
Con el SMZ-161, ahora es fácil y cómodo pasar de una visión general de la muestra a los detalles más pequeños. Un giro del mando del zoom da acceso a todo el rango de aumento. La relación de zoom de 6:1 ofrece un rango de aumento estándar de 7,5X-45X. Gracias al diseño perfocal, no es necesario reajustar la posición del foco durante el zoom. Para ampliar el rango de aumento del modelo, hay disponible una selección completa de objetivos adicionales y oculares que aumentan el rango de aumento total del SMZ-161 de 2,25X a 180X.
Lentes adicionales
El equipamiento estándar del SMZ-161 tiene una distancia de trabajo de 110 mm, lo que ofrece un amplio espacio para el procesamiento de muestras. El diámetro máximo del campo (con la posición de zoom más baja y oculares estándar 10X/20) es de 26,7 mm. Se pueden alcanzar aumentos mayores con los siguientes objetivos adicionales (condiciones ESD):
Aumento A.A. (mm) Diámetro máximo del campo (ocular 10x20)
1,5x 56,3 17,8
2x 38,6 13,3
Se puede obtener una visión más amplia de la muestra con los siguientes objetivos adicionales:
Aumento A.A. (mm) Diámetro máximo del campo (ocular 10x20)
0,3x 301 88,9
0,5x 191,8 53,3
0,63x 142,7 42,3
0,75x 128,6 35,6
oculares
Los oculares estándar de campo amplio WF10X/20 mm del SMZ-161 con una gran distancia pupilar de salida permiten a los usuarios con gafas acceder a todo el campo de visión. Es posible ajustar las dioptrías en +/- 5 dpt en ambos oculares y los oculares de goma estándar minimizan la luz difusa y aumentan la comodidad de visión. La distancia interpupilar se puede ajustar entre 50 y 75 mm. Además de los oculares estándar WF10X/20, la serie SMZ-161 también dispone de oculares alternativos. Para fines de medición, hay disponible una serie de placas de retículo
Imagen 3D
Gracias a sus dimensiones compactas y a su mecánica robusta, el SMZ-161 de Motic es ideal para cualquier tipo de aplicación educativa. Gracias al sistema óptico Greenough con sus trayectorias de rayos separadas, el SMZ-161 ofrece imágenes 3D sin distorsiones. La mejora adicional de su calidad de imagen
mediante múltiples revestimientos proporciona imágenes con alto contraste y reflejos internos reducidos.
La distancia de trabajo
En su configuración estándar, el SMZ-161 ofrece una gran distancia de trabajo de 110 mm, que se puede ampliar fácilmente a 301 mm (con una lente auxiliar adicional de 0,3X). Para conseguir el aumento total deseado, se pueden compensar los aumentos del objetivo inferiores a 1X utilizando
aumentos oculares más altos (hasta 20X).
Paquetes estándar
Los tubos del SMZ-161 están disponibles en versión binocular o trinocular, cada uno con un ángulo de visión de 45°, oculares WF10X/20 y objetivo 1X integrado. Para montajes experimentales especiales o aplicaciones de inspección OEM, también hay disponible un tubo binocular compacto con un ángulo de visión de 60°. El tratamiento antifúngico de todas las ópticas permite utilizar el SMZ-161 en entornos húmedos.
Configuración modular
Además de los paquetes estándar, el sistema SMZ-161 también ofrece componentes modulares para una configuración personalizada según los requisitos del equipamiento del lugar de trabajo. Los trípodes industriales con brazo giratorio para muestras de gran tamaño pueden sustituir a los trípodes simples de luz incidente y transmitida para mejorar considerablemente la movilidad del usuario. Todos estos trípodes requieren un sistema de iluminación independiente adaptado a los requisitos de la muestra.
iluminación
La iluminación es un factor crítico para una reproducción correcta de la imagen cuando se utiliza un estereomicroscopio. Motic ofrece una amplia gama de opciones de iluminación que se pueden combinar con la óptica SMZ-161. Especialmente para muestras vivas en biología, Motic recomienda una iluminación LED debido a la insignificante generación de calor y al mínimo impacto en las preparaciones vivas. La fuente de luz fría MLC-150 de Motic ofrece una solución más potente. Se ofrece una gama de conductores de luz para una iluminación flexible.
Especificaciones generales
• Sistema óptico según Greenough
• Óptica acromática con tratamiento antifúngico
• Tubo de observación binocular/trinocular de campo amplio de 45º
(división del haz 0:100 tubo izquierdo/tubo trinocular en posición fotográfica)
• Oculares de campo amplio para usuarios con gafas, WF 10X/20
con ajuste dióptrico en ambos tubos +/- 5 dpt
• Distancia ocular 50-75 mm
• Zoom 6:1; 5 posiciones fijas
• Aumento estándar 7,5X-45X
• Distancia de trabajo 110 mm

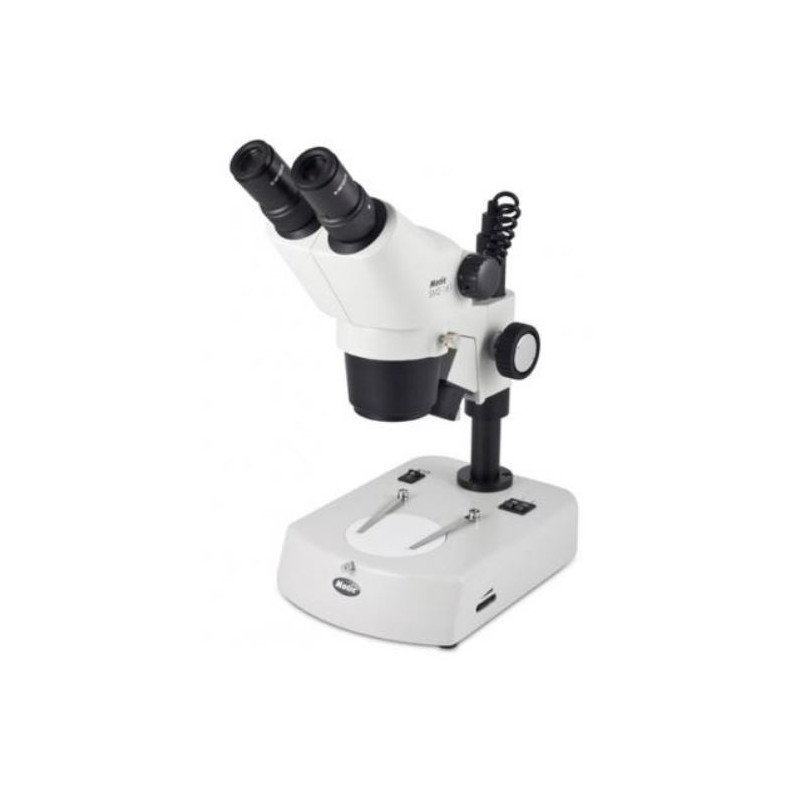

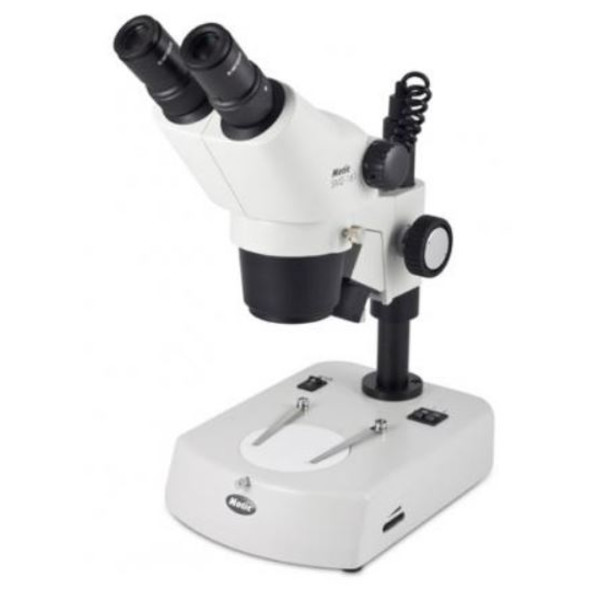

SMZ-161-BL
- Sistema óptico zoom Greenough
- Cabezal binocular inclinado 45º y rotatorio 360º
- Oculares gran campo WF10X/20mm
- Ratio zoom 6:1, WD=110mm
- Rango de aumento: 0.75X-4.5X
- R2GG: Base con columna y porta-cabezal
- Sistema de enfoque macrométrico con ajuste de tensión
- Iluminación halógena incidente 12V/10W y transmitida 12V/20W con control de intensidad
