Preguntas y respuestas

Microscopios

¿Por qué existe una diferencia de precio tan grande entre los microscopios? Un trípode resistente, una buena iluminación, una óptica con corrección cromática: ahí reside la diferencia.

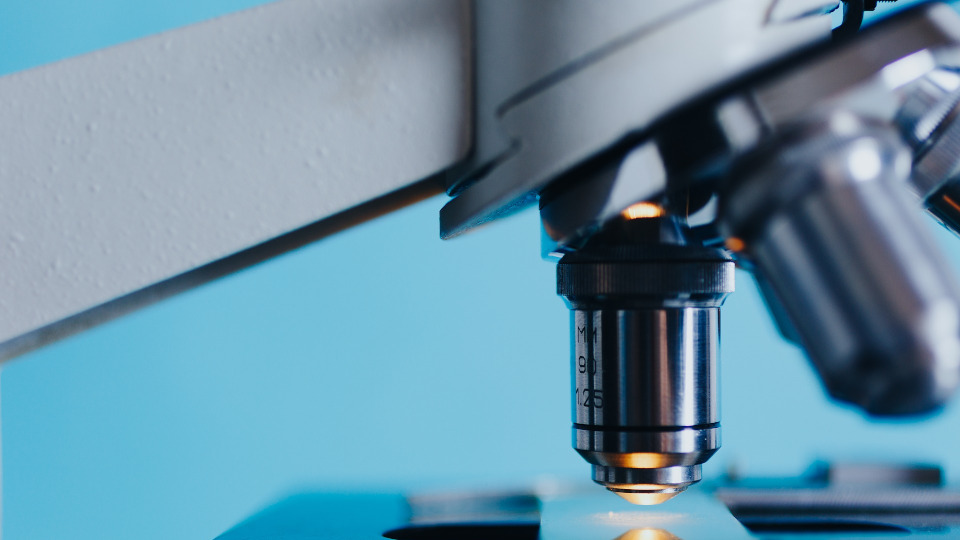

Mikroskop Objektiv Licht

La calidad de un microscopio depende a partes iguales de numerosos componentes

    • Un trípode robusto y pesado que garantice la estabilidad de la imagen y la precisión del enfoque.
    • Una buena iluminación, que consta de la fuente de luz, el diafragma de campo y un condensador con diafragma de apertura.
    • Una óptica con corrección cromática compuesta por oculares y objetivos compatibles. Además, las posibilidades de ampliación del microscopio son igualmente importantes.

    ¿Por qué hay tanta diferencia de precio entre microscopios con el mismo factor de aumento?

    El factor de aumento no es ningún indicador de calidad. La diferencia reside en la estabilidad de la mecánica, en la calidad de la óptica corregida para evitar la aberración cromática y el desenfoque en los bordes de la imagen. Por ejemplo, para corregir la nitidez en los bordes de la imagen se pueden emplear hasta 9 lentes. La luz es otro criterio de calidad, para poder asegurar que el objeto de análisis se ilumine de manera homogénea. Estos tres componentes deben encajar a la perfección entre sí. Solo así se puede conseguir el contraste necesario para distinguir unos píxeles de otros.

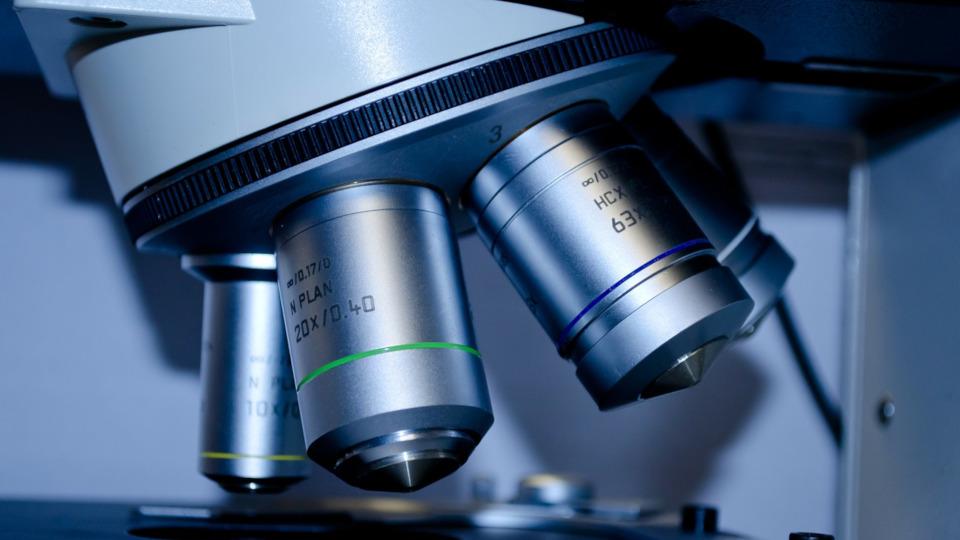

    ¿Qué significa "plano"?

    Plano significa que el campo visual completo se ve nítido hasta los bordes. La lente curvada hace que la imagen se desenfoque en los extremos, lo que se corrige mediante el uso de otras lentes compensatorias. Los objetivos que son planos son muy útiles para análisis rutinarios y médicos.

    Sin embargo, para aplicaciones de microscopía convencional quizá la propiedad más importante sea la corrección cromática. En este caso, el objetivo se denomina acromático, apocromático o neofluar.

    Mikroskop Virus Blau

    ¿Qué significa acromático?

    El índice de refracción no es el mismo para diferentes longitudes de onda (colores). Esto provoca aberraciones ópticas que se manifiestan en forma de franjas de colores visibles alrededor de las partículas.

    ¿Cuál es la diferencia entre DIN y óptica de corrección al infinito?

    En una óptica DIN la longitud del tubo es de 160 mm, la longitud parfocal es de 45 mm y los objetivos presentan rosca RMS uniforme. En teoría, esto permite combinar todos los elementos ópticos para microscopio de diferentes fabricantes. Sin embargo, las correcciones cromáticas no son uniformes, lo que puede derivar en franjas de colores y errores de refracción.

    En una óptica infinita, el guiado paralelo de los haces permite prolongar el tubo, lo que resulta muy útil, por ejemplo, para integrar otros elementos ópticos adicionales. Uno de los más habituales es el divisor de haces que se instala en la trayectoria óptica para hacer fotos. Después, una lente del tubo enfoca el haz en una imagen intermedia. También se usa una lente de enfoque para compensar los errores cromáticos y obtener una imagen intermedia completamente corregida.

    De nuevo, esto es importante en fotografía, porque en las ópticas DIN la corrección cromática se lleva a cabo en los oculares y, en el caso de los microscopios trinoculares, se necesita una lente de corrección adicional. Otro importante ámbito de aplicación es el de la microscopía de fluorescencia, en la que se acoplan diferentes filtros al tubo. Además de estas ventajas, el tubo prolongado contribuye a minimizar la molesta luz dispersa. No obstante, una desventaja es que cada fabricante utiliza sus propios componentes y estos no se pueden intercambiar.

    ¿Qué es la iluminación Köhler?

    ¿Qué es la iluminación Köhler?

    Está formada por cuatro componentes:

    • El colector en la base del microscopio
    • El diafragma de campo en la base del microscopio
    • El condensador con el
    • diafragma de apertura

    En la iluminación Köhler estos cuatro componentes interactúan de tal manera que un haz de luz paralelo atraviesa simultáneamente el preparado distribuido de manera uniforme.

    ¿Para qué necesito un diafragma de campo?

    El diafragma de campo sirve para limitar la superficie iluminada al campo visual, porque así se evita la aparición de la molesta luz dispersa. Además, también ayuda con el centraje del condensador.

    ¿Para qué se necesita un protector para preparados?

    La longitud de los objetivos crece con el factor de aumento. Concretamente en el caso de los objetivos de aceite de inmersión, el hueco que queda entre el objetivo y el preparado es muy pequeño. Dada su longitud diagonal, si el objetivo vibra puede causar daños en el preparado. Sin embargo, en la punta del objetivo hay un sistema de amortiguación para evitarlo.

    ¿Qué factor de aumento se necesita para cada aplicación?

    ¿Qué factor de aumento se necesita para cada aplicación?

    10x - 40x

    • Minerales, sellos, electrónica
    • Aplicaciones industriales
    • Insectos, larvas de insectos

    40x - 80x

    • Células vegetales

    40x – 100x

    • Organismos unicelulares grandes

    100x – 200x

    • Parásitos en peces
    • Organismos unicelulares (Vorticella)

    400x

    • Hongos, polen
    • Espermatozoides
    • Sangre

    1000x

    • Bacterias
    • Cromosomas

    ¿Qué tienen de especial los estereomicroscopios con zoom?

    Los estereomicroscopios conviven con los microscopios biológicos, que pueden alcanzar unos factores de aumento de hasta x1000.

    ¡Entonces son las estrellas de los aumentos!

    A diferencia de los microscopios, los estereomicroscopios presentan dos salidas para objetivo, con lo que garantizan una visión en estéreo. La luz reflejada y transmitida aseguran un alto contraste y una nitidez profunda, incluso en objetos opacos. La iluminación oblicua y la formación de sombras incrementan la experiencia tridimensional y facilitan la concepción del objeto. No es necesario invertir tiempo en hacer preparados ni secciones finas. La amplia distancia entre el objetivo y el preparado permite trabajar directamente sobre el objeto. Además, el campo visual asegura una buena visión del mismo.

    Los estereomicroscopios con zoom son particularmente cómodos de usar: El factor de aumento se puede regular de forma continua entre normalmente x7 y x45. Como la óptica es parafocal, el ajuste del enfoque necesario tras ampliar el zoom es mínimo. En el caso de los aparatos de gama alta, la función ClickStop facilita la medición de dimensiones. Con los objetivos de conversión adecuados se puede modificar el factor de aumento y duplicarlo para alcanzar x90, lo que supera con creces la manipulación de los preparados a pulso, o reducirlo, con lo que se empequeñece el espacio de trabajo.

    ¿Qué estereomicroscopios con zoom son aptos para fines educativos, industriales y de investigación?

    Primero hablemos de los aparatos especialmente concebidos para las aulas.

    Estas son sus características:

    • Trípode compacto
    • Iluminación reflejada y transmitida integrada
    • Óptica robusta
    • Microscopios para todos los presupuestos
    • Microscopios para todos los niveles

    Están especialmente diseñados para el análisis de articulados y gusanos y sus larvas, ya sea vivos o en preparados para su estudio anatómico. Los estereomicroscopios con zoom también son irreemplazables para los estudios morfológicos en las clases de botánica. Los estudiantes de geología utilizan los estereomicroscopios con zoom para analizar fósiles y minerales. Sus utilidades son muy variadas, por lo que la oferta es igualmente diversa.

    En la tabla Formación resumimos los microscopios disponibles para este ámbito.

    Los aparatos especialmente diseñados para aplicaciones industriales presentan las siguientes características:

    Propiedades:

    • Trípode pesado, a menudo superpuesto en puente, de altura regulable para el análisis de objetos grandes
    • Materiales a prueba de descargas electrostáticas para SMD
    • Gran distancia de trabajo para la manipulación de objetos bajo el microscopio
    • A menudo solo luz reflejada o sin fuente de iluminación para la iluminación específica de objetos opacos con luz fría o anillo de luz
    • Diseño robusto para resistir el uso diario

    Hace mucho tiempo que el detallado trabajo de los orfebres o los laboratorios dentales es impensable sin un estereomicroscopio. Sin embargo, las aplicaciones de los microscopios en estéreo con zoom en la industria moderna van mucho más allá. Cada vez usamos componentes más pequeños y delicados que requieren una resolución de imagen mejor. Este es el caso de la industria de los circuitos impresos. El control de calidad y la documentación de las piezas y sus procesos de fabricación va ganando relevancia, por lo que un buen equipo óptico con capacidad para el procesamiento de imágenes es indispensable. Lo que es más, hoy en día los análisis forenses son inconcebibles sin microscopios. En las series policíacas de la tele resuelven todos los crímenes, ¡pero siempre con ayuda de un buen estereomicroscopio con zoom!

    ¿Qué son los diagnósticos in vitro?

    Los diagnósticos in vitro son aparatos y materiales que están regulados por la legislación de productos sanitarios.

    Este es un extracto del artículo 3 de la ley de productos sanitarios alemana (MPG) del Ministerio Federal de Justicia y Defensa de los Consumidores.

    ¿Qué son los diagnósticos in vitro?

    §3 Definiciones (MPG)

    El diagnóstico in vitro son productos médicos concebidos a modo de reactivo, producto reactivo, material de calibración, material de control, kit, instrumento, aparato, dispositivo o sistema tanto individuales como combinados entre sí en función de la finalidad determinada por el fabricante para el análisis in vitro de muestras extraídas del cuerpo humano, incluidas donaciones de sangre y tejidos, y que sirven exclusiva o principalmente para obtener información

    • sobre condiciones fisiológicas o patológicas o
    • sobre anomalías congénitas o
    • para el examen de compatibilidad o inocuidad de posibles receptores o
    • para la supervisión de medidas terapéuticas.

    §4a Aseguramiento de la calidad en laboratorios médicos

    (1) Quien realice análisis médicos en laboratorio deberá implementar un sistema de aseguramiento de la calidad de acuerdo con el estado general reconocido de la ciencia y técnica médicas para el cumplimiento de la calidad, seguridad y rendimiento necesarios en la aplicación de diagnósticos in vitro, así como para el aseguramiento de la fiabilidad de los resultados con ellos obtenidos. Se presupone un correcto aseguramiento de la calidad en los laboratorios médicos cuando se cumplen las partes A y B1 de la directiva alemana del Colegio de Médicos para el aseguramiento de la calidad en análisis médicos en laboratorio del 23 de noviembre de 2007 (diario médico alemán 105, pág. A 341 a 355).

    § 31 Asesor de productos médicos

    (1) Quien se dedique profesionalmente a informar a nivel técnico o a formar sobre el manejo de productos médicos a grupos de especialistas (asesor de productos médicos) solo podrá desempeñar esta actividad si posee los conocimientos especializados necesarios sobre los productos médicos correspondientes, así como experiencia en el asesoramiento y, dado el caso, en la formación en el manejo de los productos médicos correspondientes. Esto es igualmente aplicable al asesoramiento por vía telefónica.
    (2) Dispondrá de conocimientos técnicos quien haya completado con éxito estudios de Ciencias Naturales, Medicina o Ingeniería y haya recibido formación sobre los productos médicos correspondientes.
