Espejo giratorio TS y sistema de guía fuera del eje, con rotación de 360°
- Una de las soluciones más versátiles para dos salidas: para observación y astrofotografía
- Ajuste libre de la amplia visión lateral.

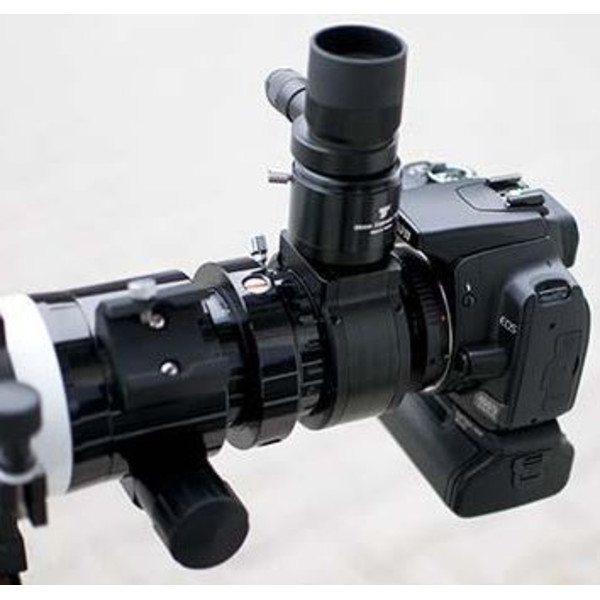

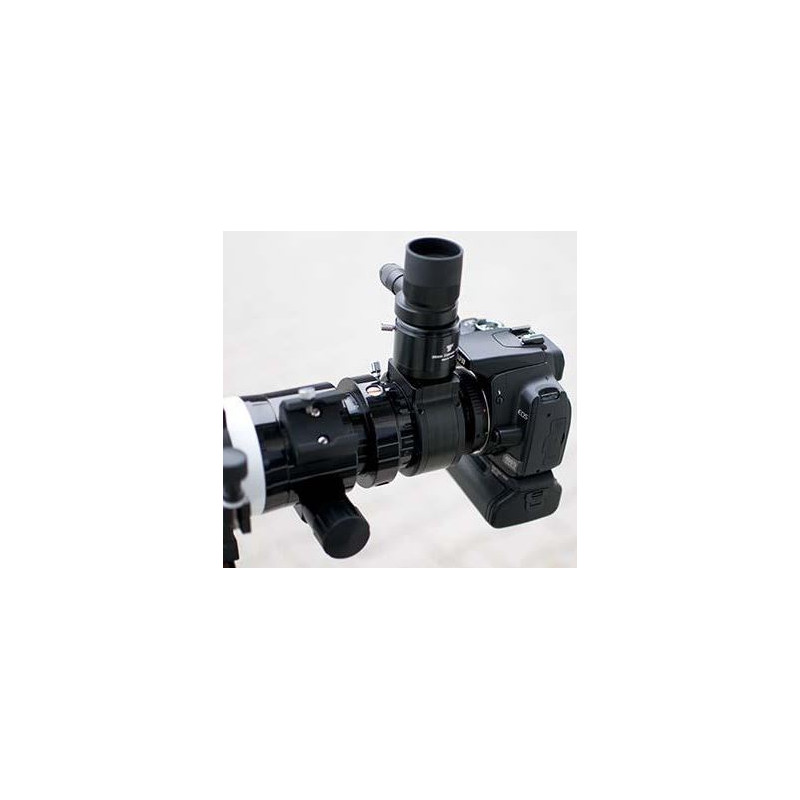

Uso como espejo basculante: en este caso, no se levanta ningún espejo basculante, sino que se coloca un prisma exactamente en el eje óptico cuando se desea una visión de 90°. Para una visión recta, la mirilla lateral con el prisma simplemente se desplaza hacia fuera, dejando libre todo el paso. Centre el objeto con la mirilla lateral, luego deslice la mirilla lateral hacia fuera y ya podrá ver o fotografiar el objetivo en el foco principal.
Uso como guía fuera de eje: la mirilla lateral solo se eleva hasta que el prisma alcanza el borde de la abertura. De este modo, se utilizan las estrellas del borde, que no son captadas por el chip de captura, para el seguimiento. Esta aplicación es adecuada para sensores de hasta aprox. 30 mm de diámetro (APS-C). El espejo basculante también se puede girar 360°, lo que facilita la localización de una estrella guía.
El TS Flip Mirror solo necesita 35,5 mm de recorrido. Por este motivo, el Flip Mirror también se puede utilizar en telescopios con una posición de enfoque algo más reducida.

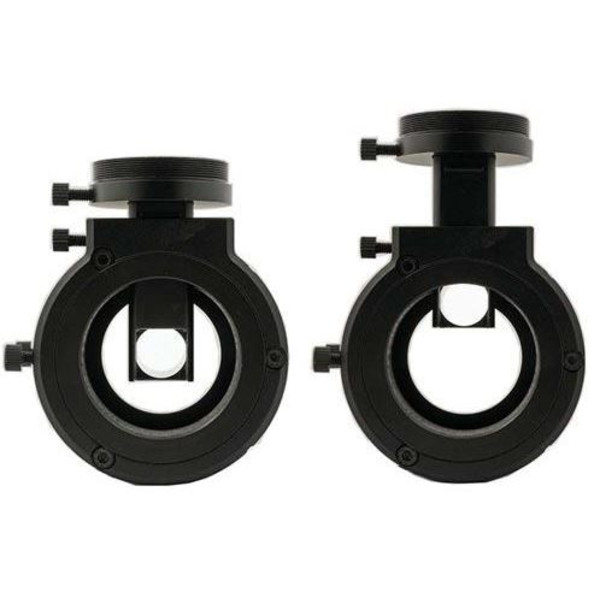

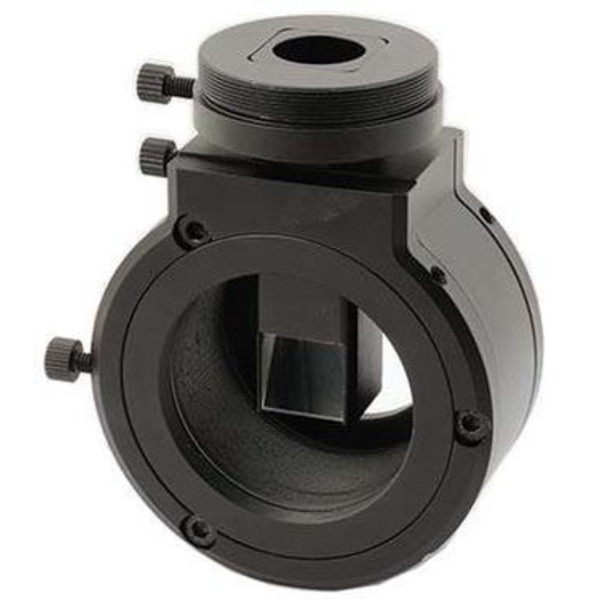

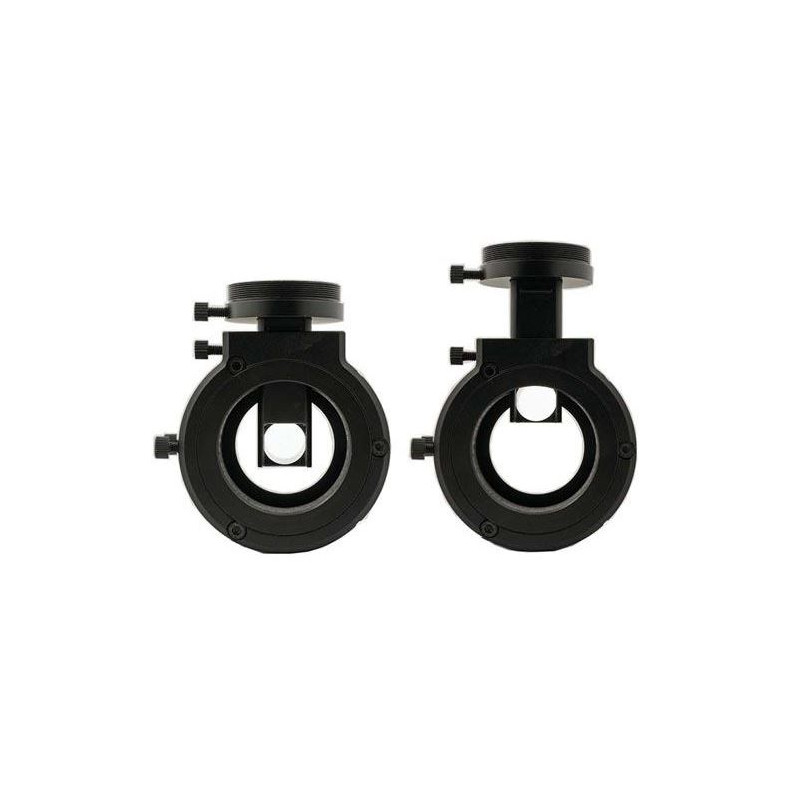

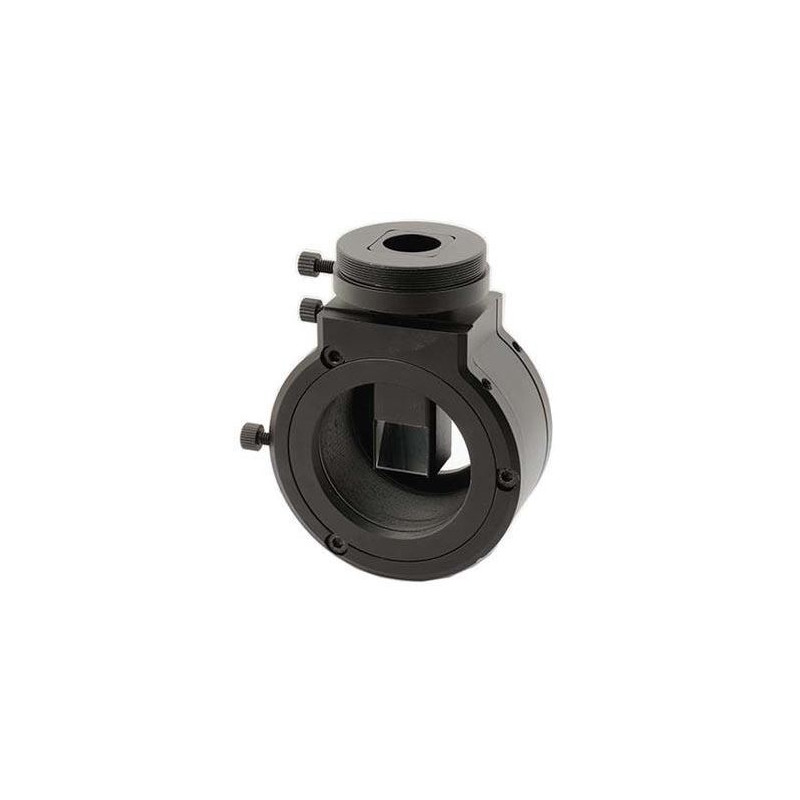

Un prisma con tratamiento múltiple desvía la luz en un ángulo de 90°, de forma similar a un espejo. Cuando la mirilla lateral está completamente retraída, el prisma se encuentra en el eje. De este modo, en la mirilla lateral se ve exactamente la imagen que se veía antes a simple vista (Planet, cráteres lunares...). Así puede centrar el objetivo con precisión. A continuación, extraiga la visión lateral y ya tendrá libre el camino para el enfoque principal, donde, por ejemplo, se conecta una cámara CCD.

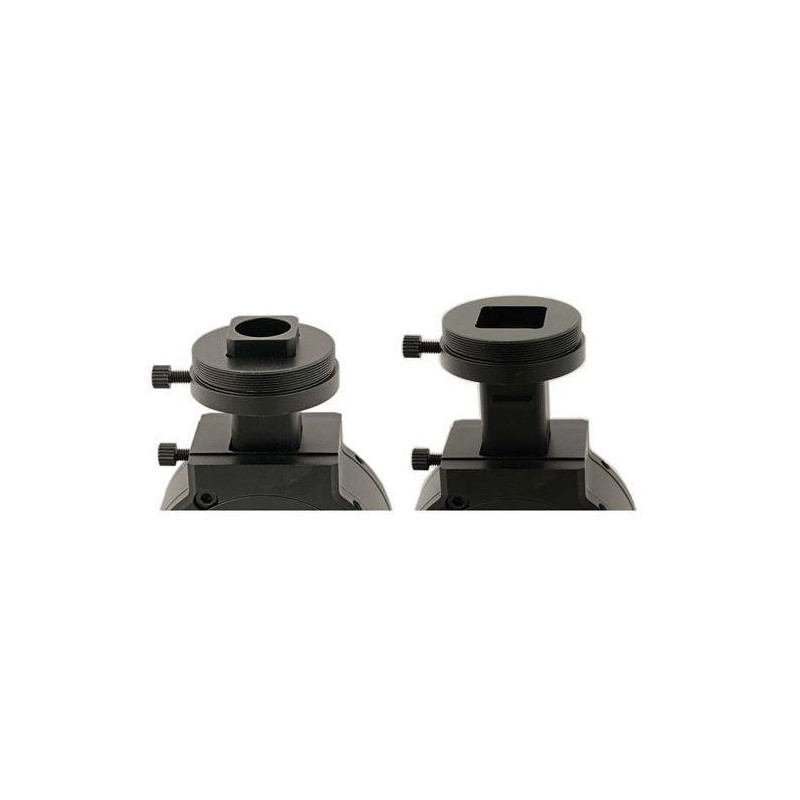

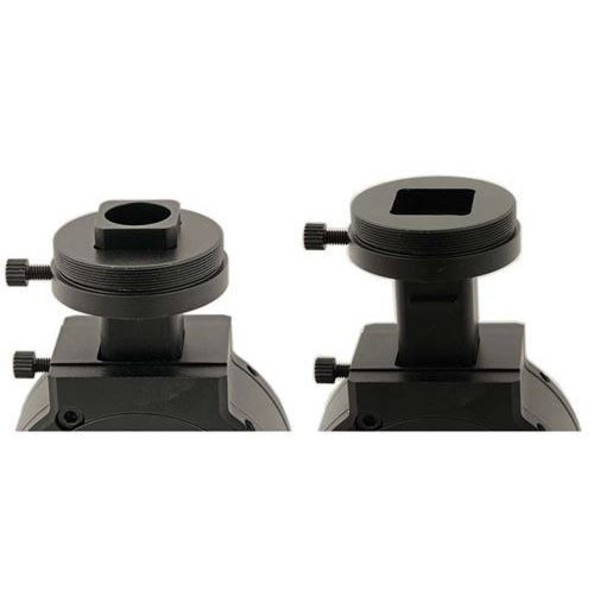

Si solo extrae parcialmente la mira lateral, el prisma aún puede captar luz, lo que le permite fotografiar en el foco principal y observar a través del foco lateral o seguir la toma. De este modo, dispone de todas las funciones de un guía fuera de eje.
El uso como espejo basculante y también como guía fuera de eje solo tiene sentido si se puede cambiar y se ve una imagen nítida en ambas salidas. Por lo tanto, debe ajustar el enfoque de la visión lateral al enfoque principal. Esto se puede conseguir desplazando la conexión lateral.
- Rosca de conexión del lado del telescopio: M48x0,75 mm (rosca de filtro de 2") - rosca interior... giratoria 360°
- Rosca de conexión del lado de la cámara: rosca T2 (M42x0,75) Rosca exterior... giratoria 360°
- Rosca de conexión de la mirilla lateral: rosca T2 (M42x0,75) Rosca exterior
