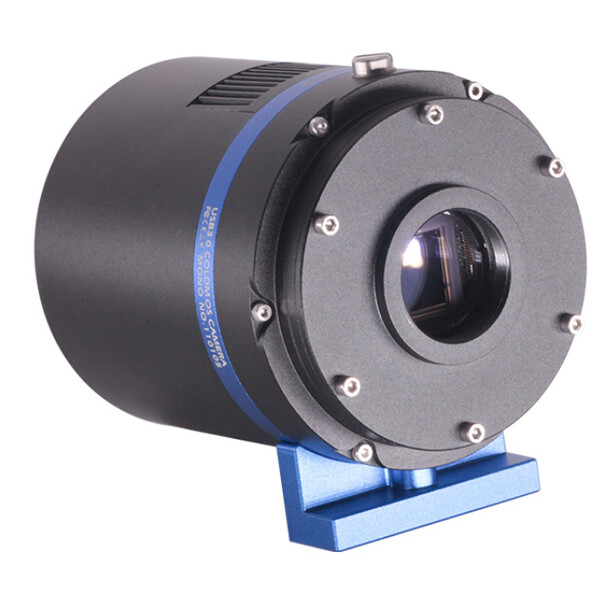

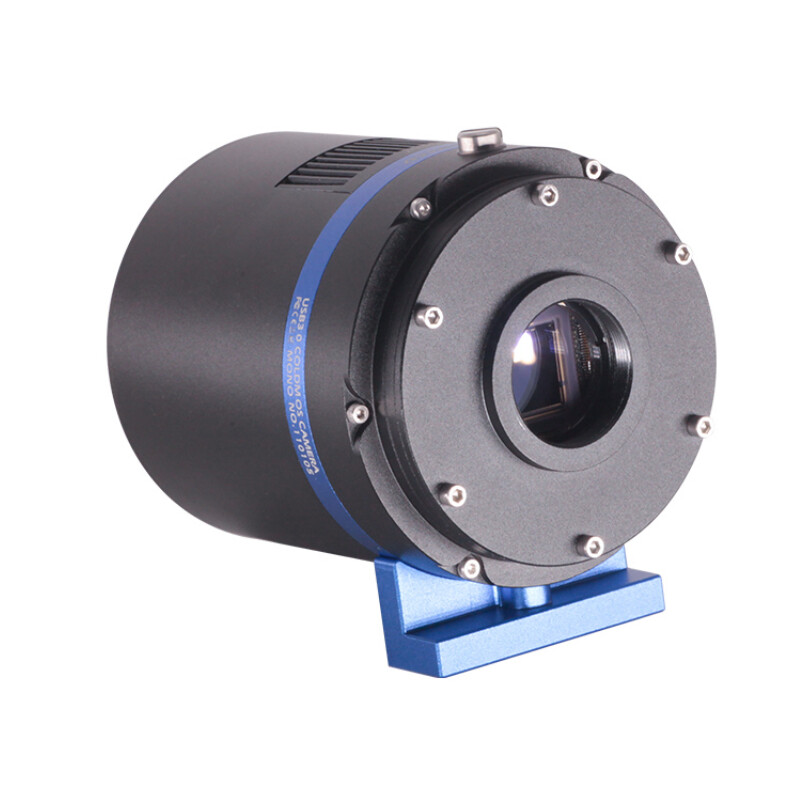

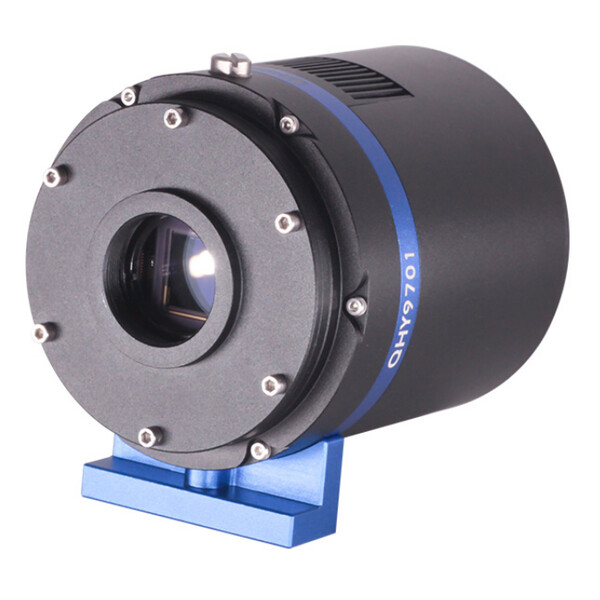

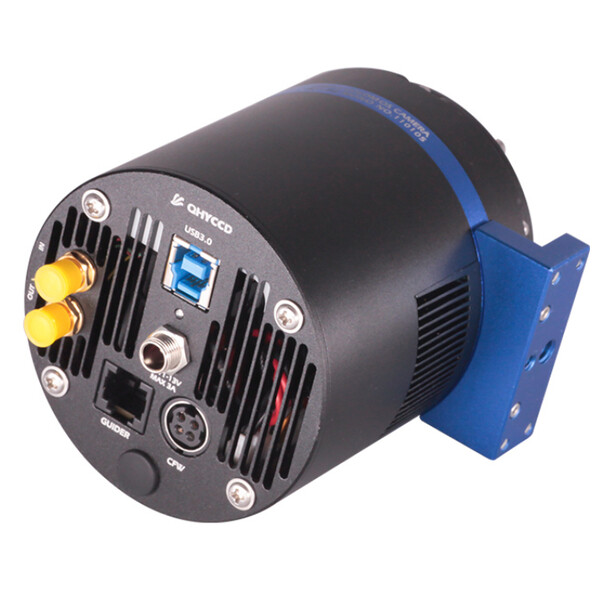

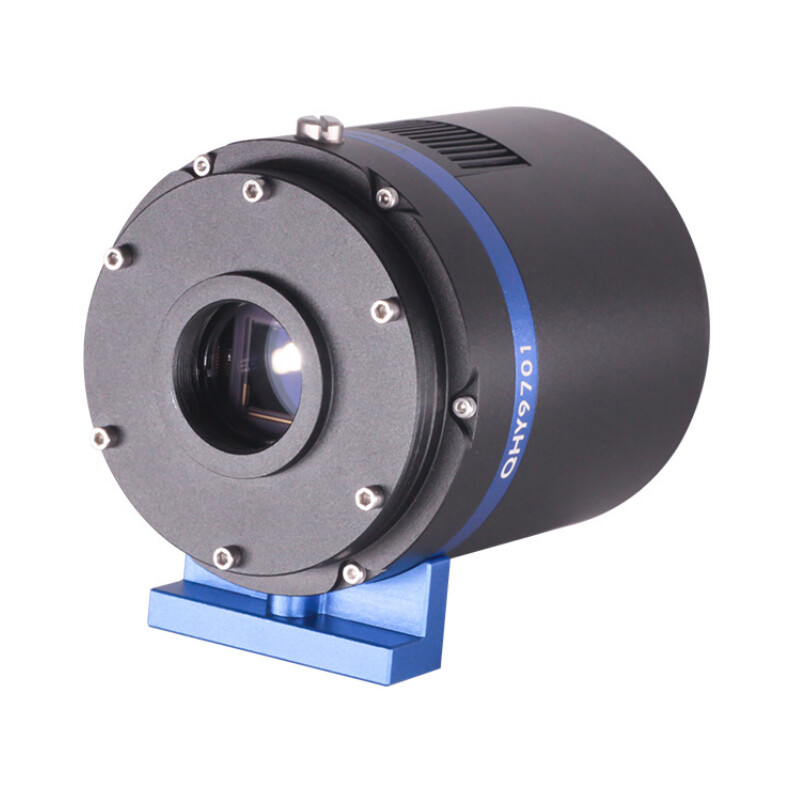

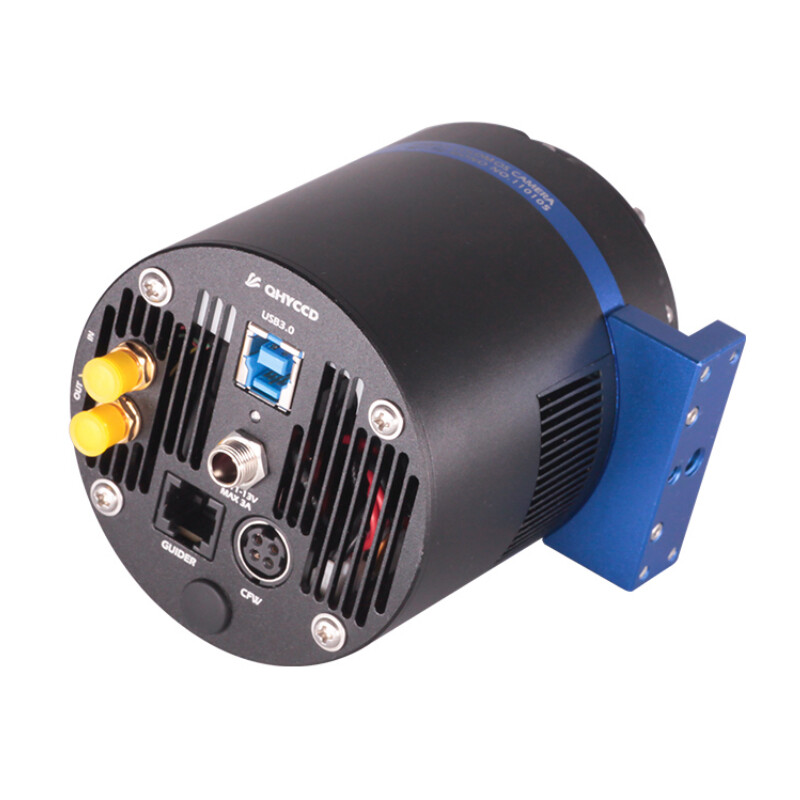

La QHY9701 es una cámara CMOS científica refrigerada con un sensor CMOS retroiluminado del tipo GSENSE9701. El sensor CMOS tiene un rango espectral muy amplio.
Con características como píxeles grandes, un espectro extremadamente amplio y bajo ruido, es adecuada para microscopios de alta gama, microóptica, biofluorescencia y otras áreas de investigación científica.
Tiene una QE máxima del 89 % a 610 nm. Su alta y amplia sensibilidad, desde el NIR hasta el UV, convierte a la QHY9701 en una cámara perfecta para sistemas de análisis espectral y de imagen espectral. La QHY9701 es también una cámara CMOS científica ideal para la obtención de imágenes por fluorescencia.
BSI, estructura CMOS retroiluminada:
Una de las ventajas de la estructura CMOS retroiluminada es el aumento de la sensibilidad. Con un sensor clásico de iluminación frontal, los Photones que entran en la capa sensible a la luz del sensor deben pasar primero por el cableado metálico situado directamente encima de la capa sensible a la luz. La estructura del cableado refleja algunos de los Photones y reduce la eficacia del sensor.
Con un sensor retroiluminado, la luz puede penetrar en la capa fotosensible por la parte posterior. En este caso, el cableado incrustado en el sensor está situado por debajo de la capa fotosensible. Como resultado, más Photones incidentes golpean la capa sensible a la luz.
La relación entre los fotones y los electrones generados se denomina eficiencia cuántica. Cuanto mayor es la eficiencia cuántica, más eficazmente convierte el sensor los Photons en electrones y más sensible es.
