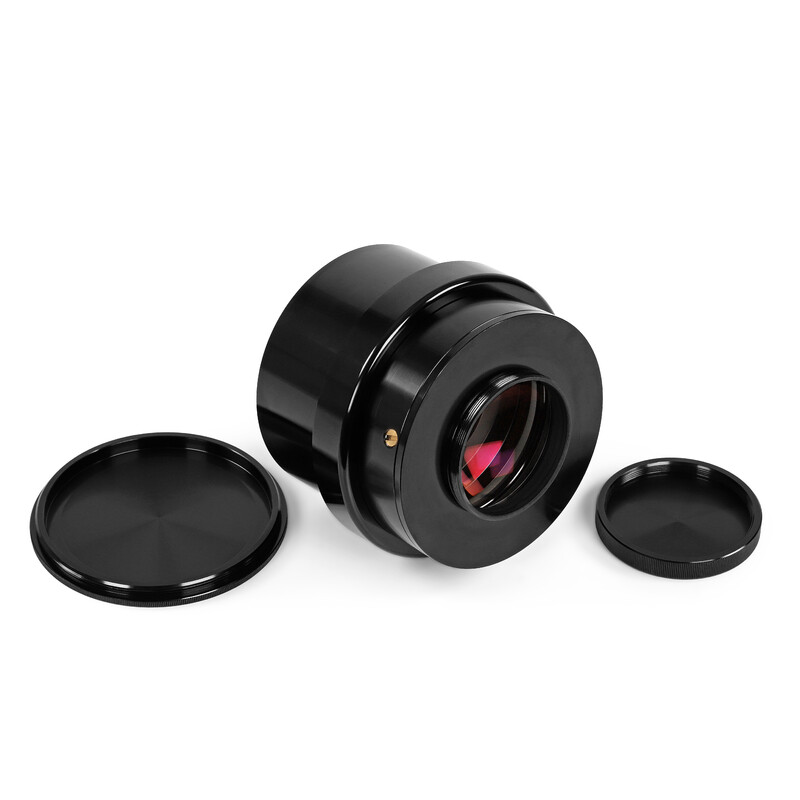

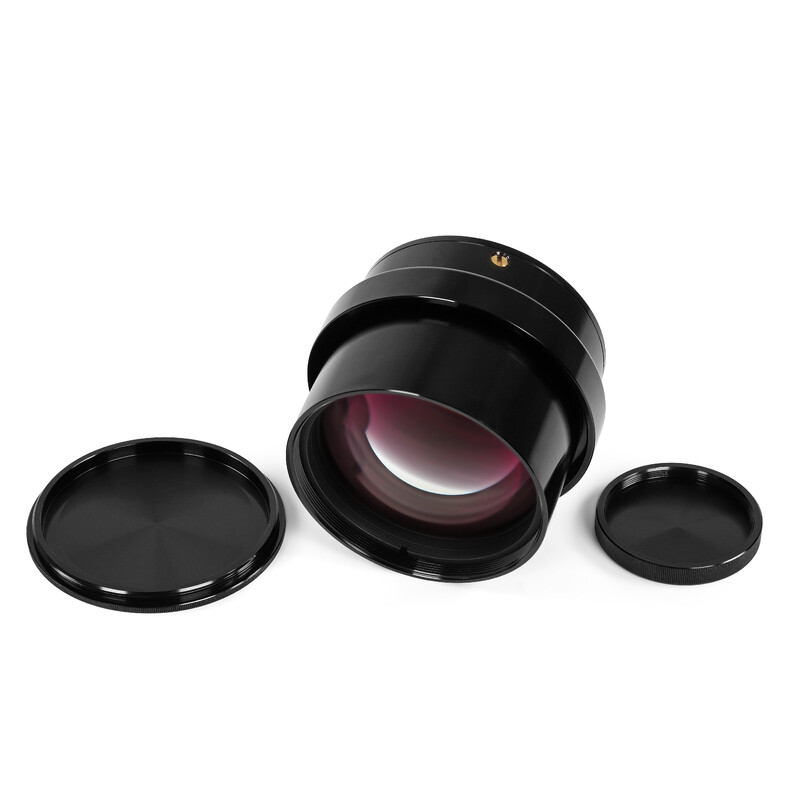

Reducer 0,7x para 108/600 Quintupleto APO

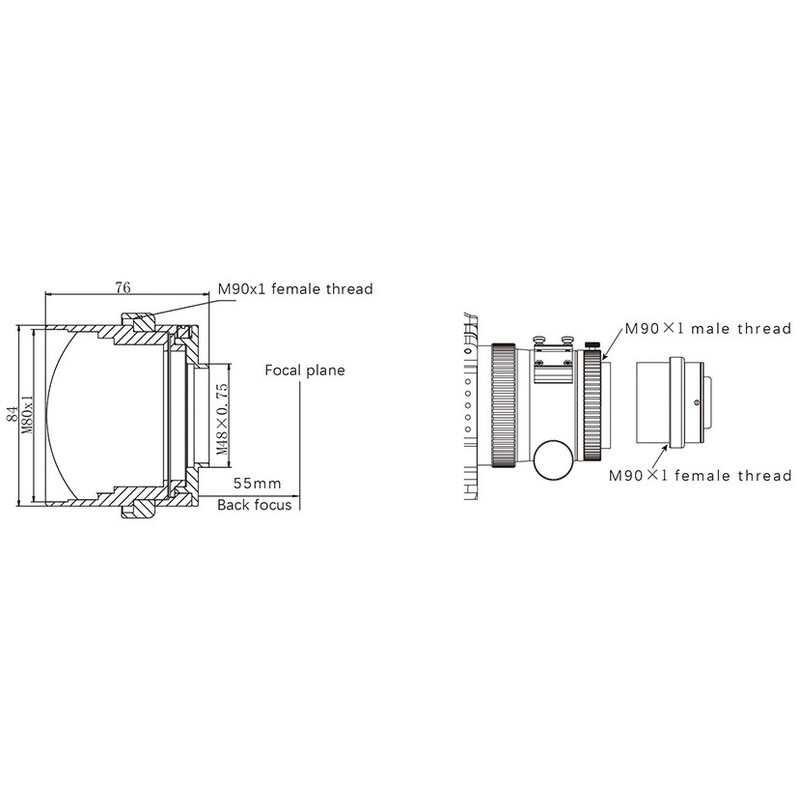

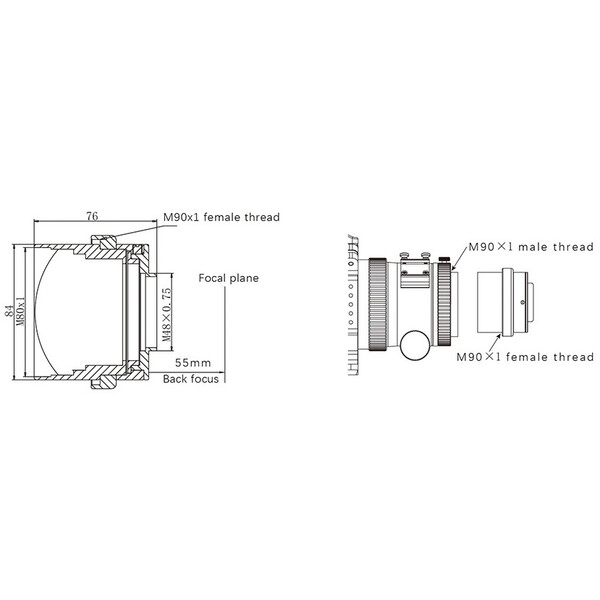

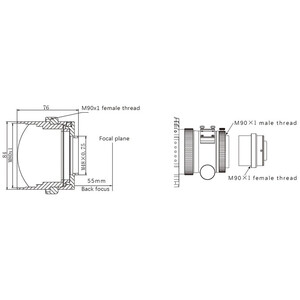

El dibujo acotado contiene las roscas de conexión del reductor:

Se encuentran en el lado del telescopio:

• Una rosca interior M80x1 en la montura del paquete del objetivo (¡utilícela con mucho cuidado!)

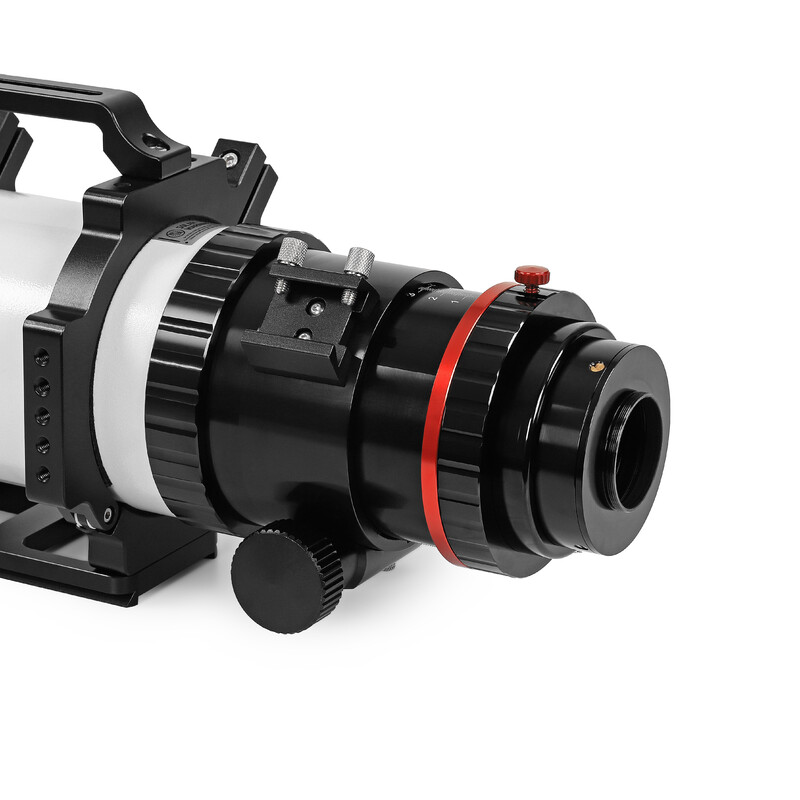

• Una rosca interna M90x1 fuera de la montura del objetivo: es la rosca estándar para la conexión a la cámara. Omegon Refractor apocromático Pro APO AP 108/600 Quintupleto OTA

Una rosca externa M48x0,75 en el lado de la cámara. Su brida tiene una longitud óptica de 20,2 mm y puede girarse utilizando los tres tornillos prisioneros de bronce (M6).

El dibujo dimensional no está del todo completo:

• Hay una rosca de filtro M48x0,75 en el interior del reductor. Se puede acceder a ella cuando la parte del lado de la cámara está completamente desenroscada.
• El viñeteado de los sensores de fotograma completo también puede reducirse si se desenrosca la parte del lado de la cámara: Está atornillada al conjunto del objetivo con una rosca M78x1. A partir de esta rosca se aplica un enfoque posterior de 75,2 mm. Se pueden enroscar adaptadores adecuados en la rosca exterior M78 del paquete de objetivos.

(Benjamin Mirwald)
